Verflüssigungssätze versorgen Kühlräume, Prozesskühler und die Direktverdampfer-Register von RLT-Anlagen. Wir inspizieren sie, prüfen die Dichtheit, reinigen und reparieren sie, mit Messungen, die zeigen, ob die Anlage noch innerhalb ihrer Auslegungsgrenzen arbeitet.
Ein Verflüssigungssatz enthält den Verdichter, den Verflüssiger mit seinen Ventilatoren und die Regelung, während der Verdampfer an anderer Stelle sitzt: in einem Kühlraum, in einem Prozesskühler oder in einer RLT-Anlage. Diese Trennung macht Störungen schwerer zu deuten. Eine steigende Kühlraumtemperatur kann vom Verflüssigungssatz kommen, vom Verdampfer und seiner Abtauung, von einer offen gelassenen Tür oder von einer Leckage in der Rohrleitung dazwischen. Unser Service betrachtet den gesamten Kältekreis und nicht nur das Gerät an der Wand oder auf dem Dach.
Prüfung von Verdichter und Ventilatoren
Den Verdichter prüfen wir unter realer Last. Wir messen Saug- und Hochdruck, rechnen sie in Sättigungstemperaturen um und ermitteln die Überhitzung am Verdichtereintritt. Bei den meisten hermetischen und halbhermetischen Verdichtern sollte die Sauggasüberhitzung etwa zwischen 8 und 20 K liegen: Niedrigere Werte bedeuten die Gefahr, dass Flüssigkeit in den Verdichter gelangt, höhere Werte bedeuten Überhitzung von Motor und Öl.
- Betriebsstrom jeder Phase im Vergleich zum Nennstrom laut Typenschild.
- Druckgastemperatur, die bei Tiefkühlanlagen nahe am Verdichter nicht dauerhaft über etwa 110 bis 120 °C liegen sollte.
- Funktion der Kurbelwannenheizung, unverzichtbar bei Außenaufstellung und Stillstand im Winter.
- Ölstand im Schauglas halbhermetischer Verdichter und Ölrückführung bei langen Rohrleitungen.
- Geräusche, Schwingungen und Zustand der Schwingungsdämpfer und Rohrhalterungen.
Bei den Verflüssigerventilatoren prüfen wir Stromaufnahme, Lagergeräusche, Zustand der Flügel und die Funktion des Drehzahlreglers. Ein im Sommer zu niedrig eingestellter Drehzahlregler ist eine häufige Ursache für Hochdruckstörungen, während ein im Winter mit voller Drehzahl laufender Ventilator zu niedrigem Verflüssigungsdruck und schlechter Versorgung des Expansionsventils führt.
Dichtheitsprüfung und Kältemittelfüllung
Viele Verflüssigungssätze für Kühlräume laufen noch mit R404A oder R507A, Kältemitteln mit sehr hohem GWP. Dadurch unterliegt schon eine mittlere Füllmenge regelmäßigen Dichtheitsprüfungen nach der F-Gase-Verordnung (EU) 2024/573. Das Intervall hängt von der Füllmenge in Tonnen CO2-Äquivalent ab.
| Kältemittel und Füllmenge | CO2-Äquivalent | Intervall der Dichtheitsprüfung |
|---|---|---|
| R404A, 8 kg (GWP 3922) | 31,4 t | Alle 12 Monate (24 mit Leckage-Erkennungssystem) |
| R404A, 15 kg | 58,8 t | Alle 6 Monate (12 mit Leckage-Erkennungssystem) |
| R449A, 15 kg (GWP 1397) | 21,0 t | Alle 12 Monate (24 mit Leckage-Erkennungssystem) |
| R410A, 6 kg (GWP 2088) | 12,5 t | Alle 12 Monate (24 mit Leckage-Erkennungssystem) |
Die Dichtheitsprüfung umfasst den Verflüssigungssatz, die Verbindungsleitungen, den Verdampfer sowie alle Ventile und Verbindungen. Wir verwenden ein kalibriertes elektronisches Lecksuchgerät und tragen das Ergebnis in die Anlagendokumentation ein. Einzelheiten zum Ablauf finden Sie auf unserer Seite zur F-Gase Dichtheitsprüfung.
Die Füllmenge selbst beurteilen wir anhand der Unterkühlung am Verflüssigeraustritt und des Schauglases, niemals allein anhand der Drücke. Die typische Unterkühlung bei einem luftgekühlten Verflüssigungssatz liegt bei 3 bis 8 K. Eine unterfüllte Anlage verliert Leistung und überhitzt den Verdichter, eine überfüllte verflüssigt bei zu hohem Druck und verbraucht mehr Energie.
Für ältere R404A-Anlagen sollte man auch die Zukunft planen: Die Verordnung beschränkt den Einsatz von frischen Kältemitteln mit hohem GWP für die Wartung größerer Kälteanlagen. Wir sagen Ihnen, ob eine Umstellung auf ein Kältemittel mit niedrigerem GWP wie R448A, R449A oder R452A für Ihre Anlage technisch sinnvoll ist oder ob ein Austausch die bessere Lösung ist.
Verflüssiger Reinigung

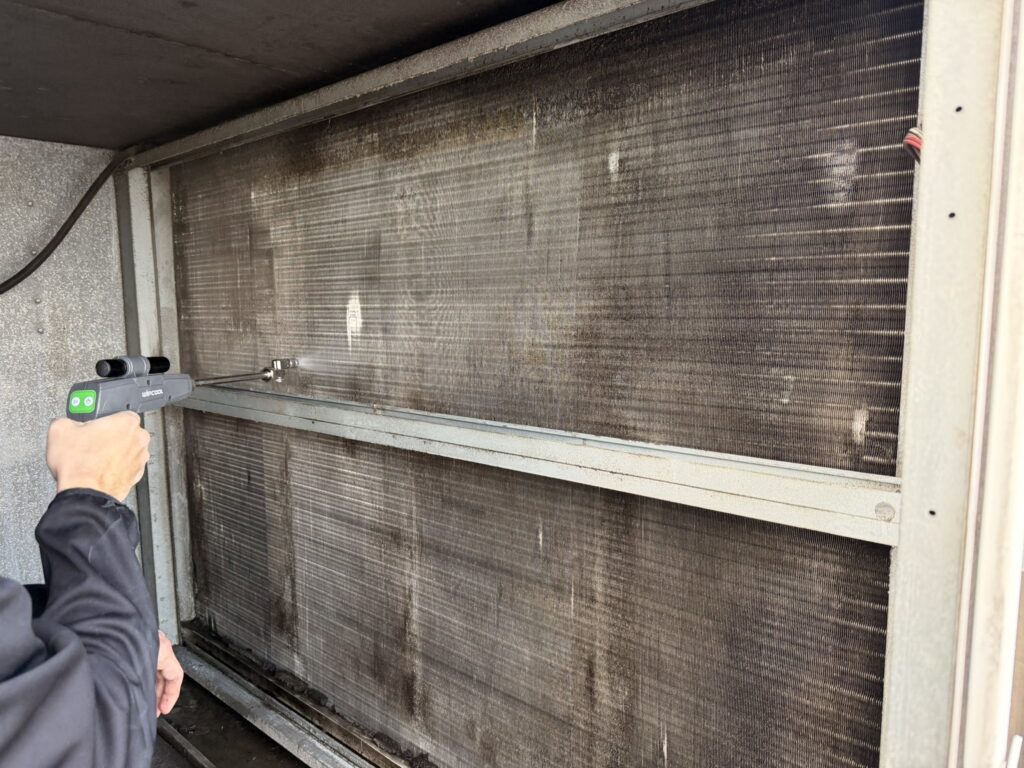

Ein Verflüssigungssatz mit verschmutztem Register verbraucht mehr Energie und geht bei heißem Wetter auf Störung. Jedes Grad höhere Verflüssigungstemperatur kostet etwa 2 bis 3 Prozent mehr Energie. Beim Service messen wir die Verflüssigungstemperatur im Vergleich zur Außenluft vor und nach der Reinigung, damit Sie die Wirkung sehen. Register reinigen wir mit einem geeigneten Reiniger und Wasser mit niedrigem Druck, wenn die Bauart es zulässt von innen nach außen, ohne die Lamellen zu verbiegen. Größere Aufträge beschreibt die Seite Verflüssiger Reinigung.
Regelung und Sicherheitseinrichtungen
Die Sicherheitseinrichtungen eines Verflüssigungssatzes schützen den Verdichter und die Menschen in seiner Umgebung. Wir prüfen sie in Funktion und schauen sie nicht nur an:
- Hochdruckschalter: unter Aufsicht durch Drosseln der Verflüssigerluft ausgelöst, Abschaltwert protokolliert.
- Niederdruckschalter: Einstellung abgestimmt auf Kältemittel und Anwendung, damit er schützt, ohne Fehlabschaltungen zu verursachen.
- Abpumpschaltung: Magnetventil schließt, Verdichter schaltet über Niederdruck ab, kein Takten im Stillstand.
- Motorschutz und Phasenüberwachungsrelais: Einstellungen im Vergleich zu den Verdichterdaten.
- Raum- oder Prozessregler: Sollwert, Schaltdifferenz, Abtaueinstellungen und Genauigkeit der Fühler im Vergleich zu einem Referenzthermometer.
Versorgt ein Verflüssigungssatz das DX-Register einer RLT-Anlage, prüfen wir zusätzlich die Leistungsstufen und die Verriegelung mit dem Zuluftventilator. Ein Verdichter, der ohne Luftstrom über das Register läuft, lässt das Register vereisen und führt Flüssigkeit zurück. Die RLT-Anlagen selbst behandeln wir auf unserer Seite RLT-Anlagen Service.
Was Sie nach dem Einsatz erhalten
Nach jedem Einsatz erhalten Sie einen elektronischen Bericht mit Messwerten und Fotos (auf Englisch, auf Wunsch auf Deutsch): gemessene Drücke, Temperaturen, Überhitzung, Unterkühlung, Ströme und das Ergebnis der Dichtheitsprüfung, dazu Fotos von allem, was Aufmerksamkeit braucht. Die Befunde sind sortiert nach sofortigem Handlungsbedarf, zu planenden Maßnahmen und Punkten ohne Beanstandung.
Häufige Fragen
Wie oft sollte ein Verflüssigungssatz gewartet werden?
Mindestens einmal im Jahr, bei Anlagen mit hoher Verflüssigerlast vor dem Sommer. Das gesetzliche Intervall der Dichtheitsprüfung kann je nach CO2-Äquivalent der Füllmenge kürzer sein.
Warten Sie auch den Verdampfer im Kühlraum?
Ja. Als Teil des Kältekreises prüfen wir den Verdampfer, seine Ventilatoren, die elektrische Abtauung oder Heißgasabtauung, die Tauwasserleitungsheizung und das Expansionsventil. Kühlmöbel warten wir nicht.
Unsere R404A-Anlage verliert regelmäßig Kältemittel. Sollten wir sie ersetzen?
Zuerst muss die Leckage gefunden und fachgerecht repariert werden. Danach vergleichen wir die Kosten einer Umstellung mit einem Austausch, unter Berücksichtigung des Verdichteralters und der Einschränkungen für Kältemittel mit hohem GWP.
Arbeiten Sie auch an Anlagen in Deutschland?
Ja. Unser Team arbeitet an Verflüssigungssätzen in Deutschland und anderen EU-Ländern. Diagnose vor Ort ab 3.000 PLN netto, Arbeitsstunde 500 PLN netto, Anfahrt 3,20 PLN netto pro km.
Verflüssigungssatz fällig für den Service?
Senden Sie uns Kältemittel, Füllmenge und Anwendung, und wir planen Inspektion und Dichtheitsprüfung.
